Letecké řízené střely vzduch - země

[Rosomak]

Ch-58: pasivní radiolokační samonaváděcí hlavice typu PRGS-58 nebo PRGS-58M
http://ruslet.webnode.cz/technika/ruska ... 1-kilter-/

Ch-31P: Naváděcí systém: inerciální systém (autopilot) a pasivní radiolokační samonaváděcí hlavice typu PRGS-4VP, PRGS-5VP či PRGS-6VP v případě modelu Ch-31P/PD nebo L130 v případě modelu Ch-31PM (navádění na elektromagnetické záření emitované cílem). Naváděcí soustava této zbraně spolupracuje s pasivním lokátorem typu Fantasmagorija (v případě letounu Su-24M), jenž se nachází v podvěsném kontejneru, a stanicí radiotechnického průzkumu typu Pastel
http://ruslet.webnode.cz/technika/ruska ... -krypton-/

Moc hezký web, Martin Horák si s tím silně pohrál.

[Alchymista]

Tak to smekám... Vyčmuchať väčšie podrobnosti o Ch-31P je celkom fuška.

[skflanker_]

Ch-38
Modulárna nadzvuková raketa krátkeho dosahu určená na likvidáciu širokej škály pozemných cieľov od obrnených vozidiel cez malé hladinové lode a ponorky na hladine, až po opevnené statické objekty.
Vývojové práce na rakete sa začali na začiatku roka 1990, verejnosti bola raketa prvýkrát predvedená na MAKSe roku 2007, uvedená do prevádzky koncom roka 2012.
Zatiaľ zverejnené verzie so spôsobmi navedenia na cieľ:

• Ch-38MAE (Х-38МАЭ) - inerciálne + aktívny radar
• Ch-38MKE (Х-38МКЭ) - inerciálne + satelitná navigácia GLONASS
• Ch-38MLE (Х-38МЛЭ) - inerciálne + laser
• Ch-38MTE (Х-38МТЭ) - inerciálne + termovízne

Bojová časť môže byť

• pre verzie MAE+MLE+MTE = vysoko explozívna (осколочно-фугасные) alebo prenikavá/penetračná (проникающие боевые части)
• pre verziu MKE = kazetová/kontajnerová (кассетные боевые части)

TTP:
Dolet = od 3 do 40 km
Maximálna rýchlosť = 2,2 M
Uhol záberu hlavice v horizontálnom smere +- 80 stupňov
Pravdepodobnosť zničenia cieľa = 0,6 ak cieľ opätuje paľbu a 0,8 ak cieľ neopätuje paľbu
Životnosť : 10 rokov, alebo 15 pristáni lietadlom / 30 pristáti vrtuľníkom, alebo 75 letových hodín, alebo 90 prevádzkových hodín.
Hmotnosť bojovej časti = 250 kg (kontaktný zapaľovač)
Hmotnosť rakety = do 520 kg
Dĺžka x Priemer trupu x Rozpätie krídel = 4,2 m х 0,31 m х 1,14 m
Rozsah výšok vypustenia = od 200 m po 12000 m
Rozsah rýchlosti vypustenia = od 15 m/s (54 km/h) po 450 m/s (1620 km/h)
Vypustenie buď z APU alebo AKU závesníka

Ch-38 Schéma

Ch-38 - zložené krídla

Ch-38 v porovnaní s predchodcom Ch-29TE

Ch-38MLE


Zdroj Výrobca - RU, Zdroj Výrobca - EN
Foto MAKS 2009 a schémy navedenia na cieľ


Ch-32 (9-А-2362)
Nasledovník protilodných striel Ch-22. Vonkajší vzhľad sa nezmenil, je ťažko rozoznateľná od Ch-22, zmené sú výkony strely:
TTP:
Dĺžka = 11,65 m
Rozpätie = 3 m
Výška so sklopeným kormidlom = 1,81 m, s kormidlom v letovej polohe = 2,44 m
Priemer trupu = 0,92 m
Hmotnosť = 5780 kg
Dolet = 600 km a viac
Maximálna rýchlosť = 5400 km/h (1500 m/s)
Výška odpalu = od 1000 m do 13000m
Maximálna výška letu = do 40 km
Dvojkomorový raketový motor

Vnútorná schéma Ch-22N

Profil letu a tabuľka výkonov verzií Ch-22 a Ch-32

Video odpalu Ch-22/Ch-32 z Tu-22M3

Zdroj http://militaryrussia.ru/blog/topic-756.html

Ch-31P

Navádzacia hlavica L111/L112/L113 pre protiradarovú raketu Ch-31P:

Vľavo hlavica L111/L112/L113, v strede s aerodynamickým krytom, vpravo hlavica 9B-1032 rakety R-27EP
Raketa Ch-31P spolu s navádzacou hlavicou L113

Nová hlavica L112E pre Ch-31PD

Údaje od výrobcu http://www.ckba.net/main.php?id=89:
Účel - Zabezpečenie navedenia pre všetky triedy a typy radarov.
Frekvenčné pásma cieľového radaru: D až F
Citlivosť prijímača = 60 dB / mW
Hmotnosť hlavice = 23 kg
Priemer = 360 mm
Dĺžka = 1065 mm
Do všetkých nových rakiet sa už inštaluje tento univerzálny typ hlavice, staré bolo nutné ručne "ladiť", poprípadne fyzicky meniť hlavice podľa predpokladaného cieľa
Zdroj http://missiles.ru/foto_Ahtuba-2005.htm, http://rbase.new-factoria.ru/missile/wo ... x31p.shtml

[skflanker_]

Finalizujú štátne skúšky protiradarovej rakety Ch-58UŠK (Х-58УШК) určenej pre použitie vo vnútorných priestoroch lietadla Suchoj PAK FA T-50
Raketa Ch-58UŠK je o 0,5m kratšia ako štandardné rakety Ch-58 a má movú navádzaciu hlavicu. Je hlavne určená pre T-50, ale môže byť inštalovaná aj na MiG-35, Su-30MK, Su-34 a Su-35.

Staré Ch-58 boli vybavené 4 variantami pasívnych navádzacích hlavíc pracujúcich iba vo vymedzených frekvenčných pásmach, nová raketa Ch-58UŠK má inovatívnu širokopásmovú pasívnu hlavicu schopnú zamerať radar vo frekvenčnom pásme od 1,2GHz po 11GHz.
Celková hmotnosť = 650kg
Hmotnosť hlavice = 149kg
Dĺžka = 4,19m
Priemer = 0,38m
Rozpetie krídel = 0,8m
Maximálna rýchlosť = 4200km/h
Rýchlosť nosiča pri vypustení v rozsahu od 0,47 do 1,5M
Výška nosiča pri vypustení v rozsahu od 20 do 20.000m
Maximálny dostrel od 76 do 245 km (závisí od výšky nosiča)
Minimálna vzdialenosť od cieľa pri vypustení od 10 do 12 km pri výške letu rakety 200m
Pravdepodobnosť zasiahnutia cieľa = 80% (cieľ s odraznou plochou 20m) EDIT (Ďakujem Alchymistovi za opravu - 80% pravdepodobnosť zničenia cieľa s pravdepodobnou kruhovou odchýlkou 20 metrov)
Zdroj http://www.militaryparitet.com/perevodn ... dnie/6192/
EDIT - Ďalšie foto a info http://charly015.blogspot.ru/2014/11/la ... siles.html
Zároveň sa ospravedlňujem absikovi, ktorý to už vložil do PAK-FA a Ď za upozornenie od Cicera

[kenavf]

...Minimálna vzdialenosť od cieľa pri vypustení od 10 do 12 km pri výške letu rakety 200m

Tá minimálna vzdialenosť je nejako veľká.Že nebola schopná sa naviesť pri menšej vzdialenosti,napríklad 2km?

[skflanker_]

...Minimálna vzdialenosť od cieľa pri vypustení od 10 do 12 km pri výške letu rakety 200m

Tá minimálna vzdialenosť je nejako veľká.Že nebola schopná sa naviesť pri menšej vzdialenosti,napríklad 2km?

Citujem zo zdroja uvedeného v príspevku:

Минимальная дальность стрельбы составляет 10-12 км при высоте полета ракеты 200 м.

Minimálna vzdialenosť streľby je 10-12km pri výške letu rakety 200 m = ide zatiaľ len o citáciu zdroja na webe
Jedna vec je aké parametre o cieli (pozícii) jej dá samotný nosič a aké parametre o cieli si raketa ešte zistuje sama pri lete.
A v neposlednom rade aj o ochrane nosiča samotného.

[Alchymista]

Po štarte je raketa urýchlovaná na letovú rýchlosť - 4200km/h = 1160-1170m/s = Mach 3,5 - potrebuje teda nabrať nie menej ako 600-900m/s dodatočnej rýchlosti a to chvíľu predsa len trvá, nadmerne vysoká akcelerácia totiž zhoršuje presnosť navigačných systémov. Pri doprednom zrýchlení 100m/s^2 = 10G jej to potrvá do 10 sekúnd a preletí pri tom zhruba tú uvádzanú minimálnu vzdialenosť odpalu. Takže minimálna vzdialenosť je vlastne daná aj dobou horenia "štartovacieho stupňa" ťahu motoru a zrejme je na tomto úseku riadená nejakým programovým automatom, nie signálom od hlavičky - tá len sleduje cieľ.

skflanker_ - máš tam chybu, КВО = круговое вероятное отклонение
"вероятность поражения цели с КВО 20 метров" znamená "pravdepodobnosť zničenie cieľa s pravdepodobnou kruhovou odchýlkou 20 metrov"
alebo inak - 80% rakiet exploduje nie ďalej ako 20 metrov od cieľa, čo pre 150kg bojovú časť a "rádiotechnický cieľ" predstavuje v podstate priamy zásah.

[Cicero]

Podobná informace o Ch-58UŠK se na Palbě již objevila asi ve vlákně PAK FA.
Zprávu o Ch-58UŠK lze najít i zde:

http://www.militarybox.cz/news/protirad ... stim-roce/

[Rase]

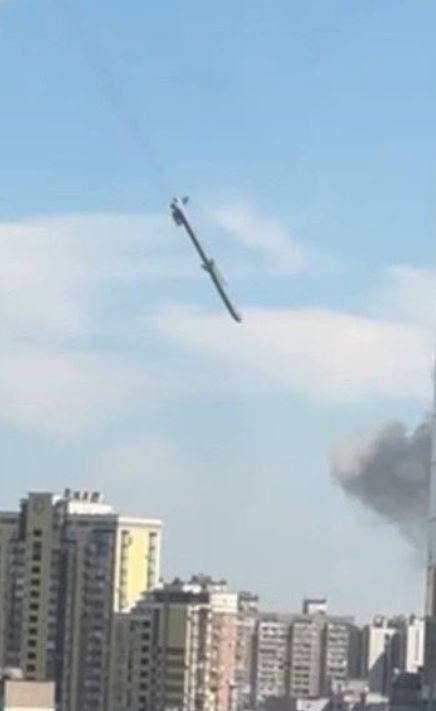

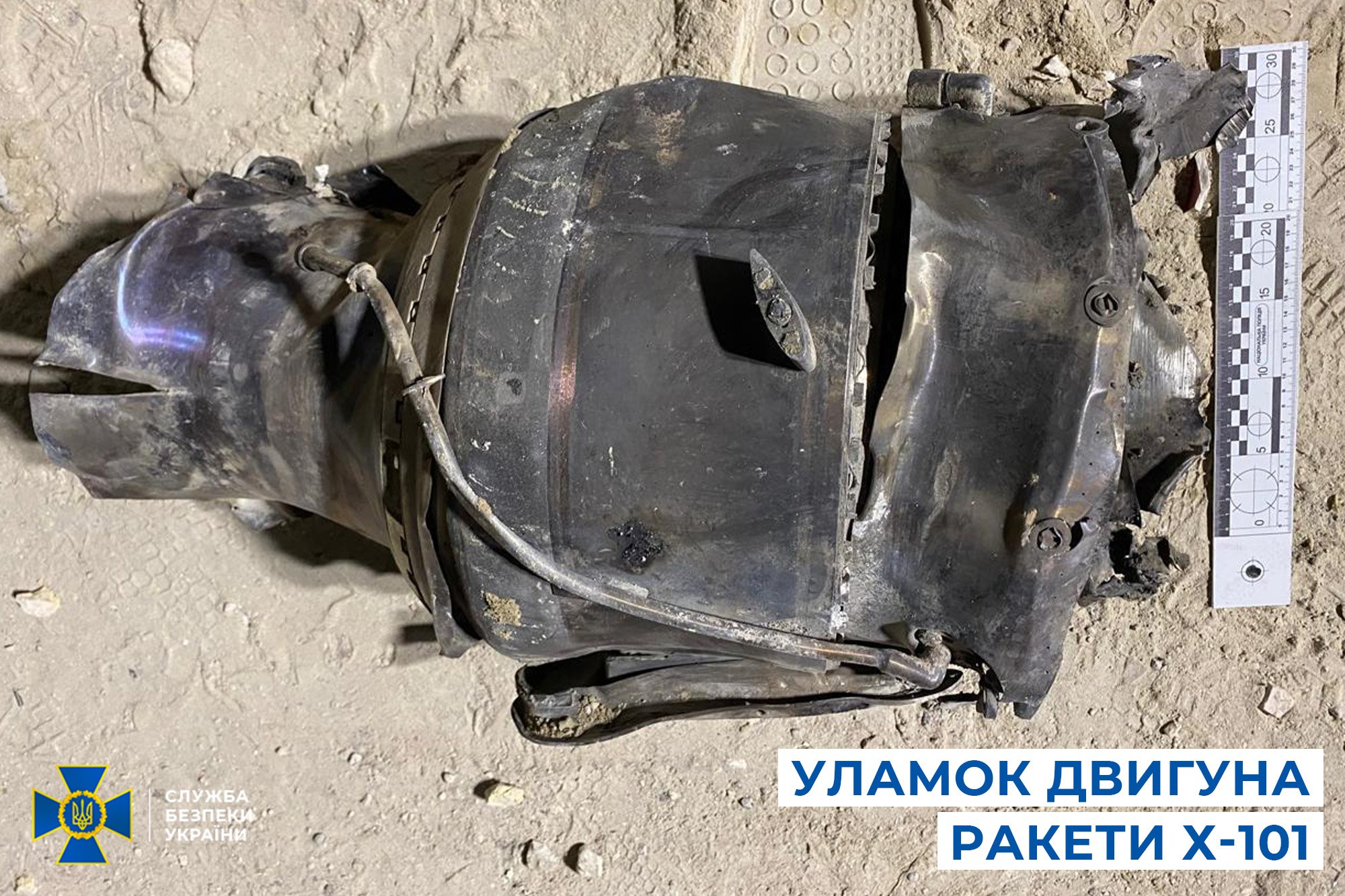

Řízené střely s plochou dráhou letu Ch-101

Ch-101 je řízená střela s plochou dráhou letu typu vzduch-země dlouhého dosahu, vyvinutá a vyráběná společností MKB Raduga. Je určena k ničení dobře chráněných pozemních cílů vysoké hodnoty. Rozměry Ch-101 jsou ve srovnání s jejím předchůdcem Ch-55 větší. Střela Ch-101 je dlouhá 7,45 m a její průměr je 742 mm. Pod trupem jsou sklopena křídla, která se po odhození střely roztáhnou, přičemž jejich rozpětí je 3 m. Pohon zajišťuje dvouproudový motor RD-300-95TM s maximálním tahem 3,9 kN. Střela nese ve vnitřní palivové nádrži 1250 kg paliva a její celková hmotnost je 2200–2400 kg. Ch-101 je schopna zasáhnout cíl na vzdálenost 5000 – 5500 km s kruhovou odchylkou 5–20 m. S touto raketou jsou ruské strategické bombardéry schopné zasadit vysoce přesné údery proti klíčovým vojenským cílům nepřítele z oblasti, která je mimo dosah protivzdušné obrany protivníka. Ch-101 je obtížné detekovatelná radarem, protože její efektivní odrazová plocha je jen 0,01 m². Profil letu střely je proměnlivý, může se pohybovat v rozmezí 30–6000 m nadmořské výšky. Cestovní rychlost letu rakety je 680–720 km/h, ale její maximální hodnoty dosahují 900–970 km/ h. Letová vytrvalost Ch-101 je až 10 hodin. Střela je naváděná na cíl pomocí elektrooptického systému korekce letu Sprut, satelitního systému GLONASS a v závěrečné fázi letu využívá systém TV kamery.
Ch-101 se dočkala širokého použití při ruské invazi na Ukrajinu v roce 2022, přičemž zdroje amerického ministerstva obrany uvedly, že zaznamenaly vysokou poruchovost: "buď se jim nedaří je spustit nebo se jim nedaří zasáhnout cíl, nebo se jim nedaří při kontaktu explodovat." Dne 6. března 2022 zamířilo asi osm řízených střel Ch-101 vypálených ze strategických bombardérů Tu-160 a Tu-95MS z oblasti Černého moře na mezinárodní letiště Vinnycja na Ukrajině. Dne 14. září 2022 oznámilo ukrajinské ministerstvo obrany, že ruské síly použily osm střel Ch-101, pravděpodobně z bombardérů Tu-95MS, k zasažení různých hydraulických struktur ve městě Kryvyj Rih na Ukrajině. Hladina řeky Inhulec kvůli tomu prudce vzrostla. Dříve se uvádělo, že byly použity střely Ch-22. Dne 29. května 2023 ukrajinské vzdušné síly oznámily, že sestřelily 37 střel s plochou dráhou letu Ch-101/Ch-555 a 29 útočných dronů Šáhed 136/131. Několik ruských řízených střel Ch-101 zasáhlo v pondělí 8. července 2024 dětskou nemocnici Ochmatdyt v Kyjevě, kde se léčí také děti s onkologickými nemocemi. Její úlomky i s charakteristickými znaky byly nalezeny na místě dopadu. Konkrétně se uvádí zejména fragmenty těla zadní části rakety Ch-101 s výrobním číslem a část kormidla téže rakety. Fotografie z nemocnice Ochmatdyt ukazují fragmenty motoru, trupu, ocasu a mechanismu otevírání křídla rakety Kh-101. Nalezeny byly také fragmenty pláště motoru včetně sériových čísel." Nešlo přitom o zbloudilou střelu, letěla přímo na cíl, trajektorie byla jednoznačná, nebyly tam žádné odchylky. Bezpečnostní služba Ukrajiny SBU kvalifikovala ruský úder na nemocnici jako válečný zločin a zahájila trestní řízení. Nemocnici Ochmatdyt zasáhlo v rychlém sledu několik řízených střel. V důsledku masivního vzdušného útoku bylo dále poškozeno několik rozvoden v Ševčenkovském Holosijivském obvodu. Ačkoliv ukrajinské letectvo tvrdí, že došlo k sestřelu celkem třiceti řízených střel, několik dalších překonalo obranu a způsobilo četné škody v Kyjevě, Kryvém Rihu a dalších městech. Hlášeno je přes 40 mrtvých a 140 zraněných. V Kyjevě a Kryvém Rihu byl v důsledku masivního ruského raketového útoku vyhlášen 9. červenec dnem smutku. Oznámili to starosta Kyjeva Vitalij Kličko a předseda Rady obrany Kryvého Rihu Oleksandr Vilkul.

https://www.irozhlas.cz/zpravy-svet/det ... 091116_ako
https://twitter.com/ServiceSsu/status/1 ... 6856118458
https://twitter.com/wartranslated/statu ... 0875259067
https://t.co/9QLOVKnJ0Z

[Rase]

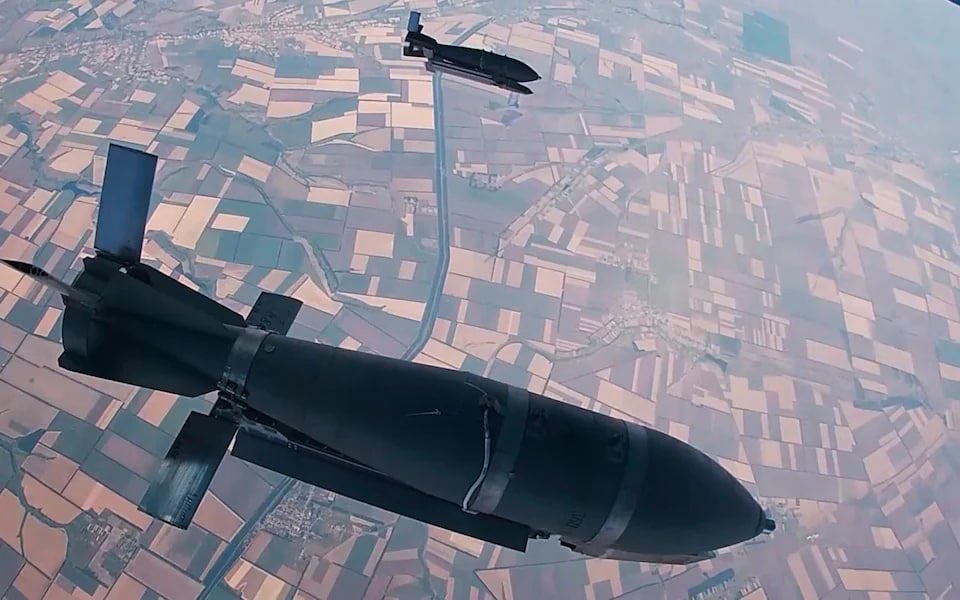

Rusko předvedlo odpálení své největší bomby FAB-3000 s UMPC proti Ukrajině z Su-34. Tato vysoce explozivní letecká bomba váží přes 3 tuny a její bojová hlavice má hmotnost až 1400 kilogramů. Podle zpráv médií je její poloměr výbuchu 46 metrů, přičemž úlomky se rozptýlí až do vzdálenosti 260 metrů.

https://twitter.com/RALee85/status/1812229647066690021
https://twitter.com/GuyPlopsky/status/1 ... 6553629780

[Rase]

Rusko používá novou klouzavou bombu s pohonem Grom-E1, která doletí až 120 km - The Telegraph. 600kilogramová raketou posílená bomba poskytuje stíhacím bombardérům Su-30 a Su-34 schopnost zasáhnout cíle a přitom zůstat mimo dosah ukrajinských systémů protivzdušné obrany, jako je Patriot. Noviny připisují rostoucí používání těchto bomb nedávné dodávce F-16 na Ukrajinu. Cíle jsou zatím civilisté. Grom-E1 zasáhly školu a bytový dům v Myrnohradu a Chersonu a 29. října bombový nálet zahrnující KAB a nejméně jeden Grom-E1 vyhodil do vzduchu zdravotnické zařízení a další budovy v Charkově.

[Rase]

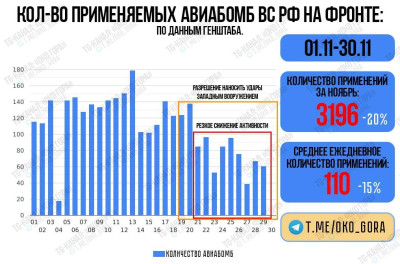

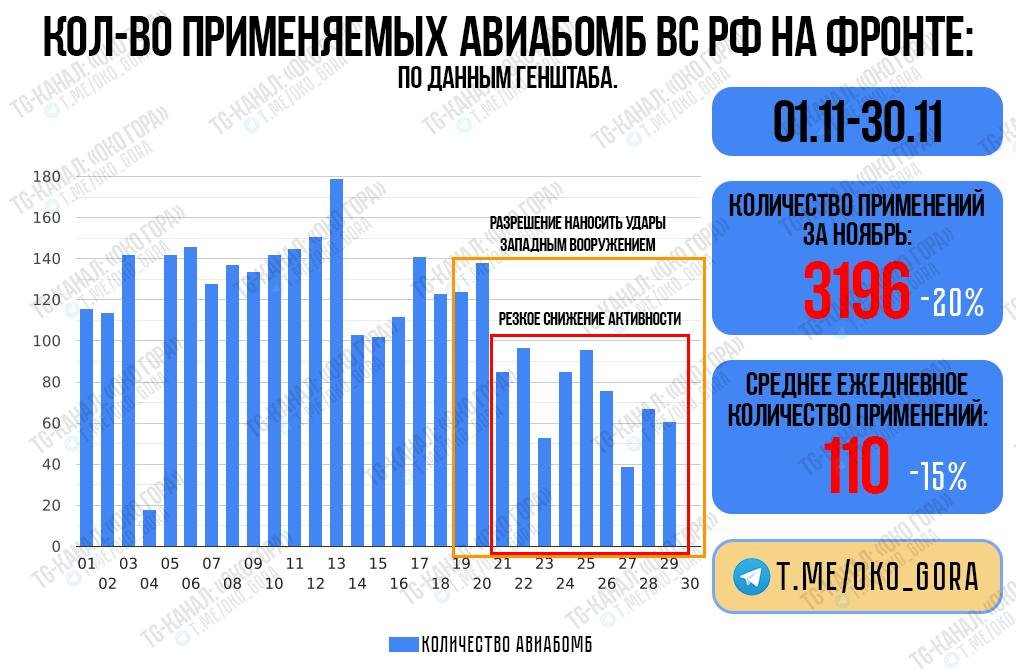

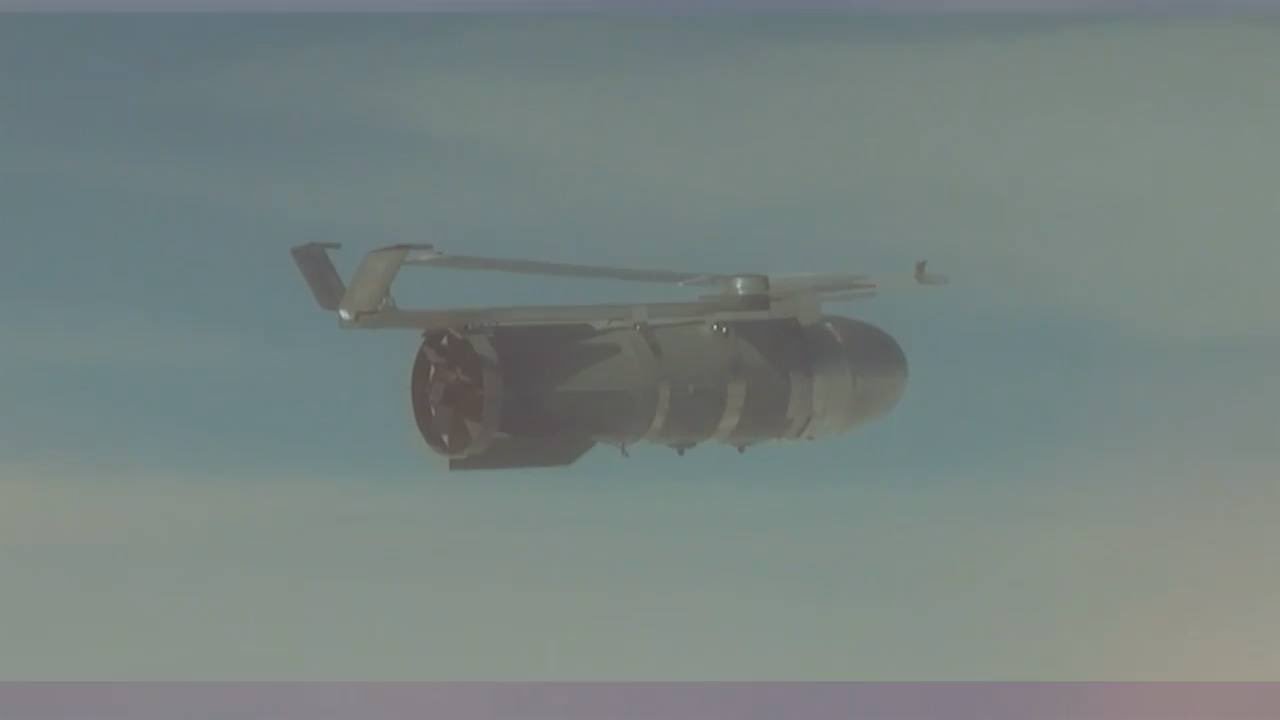

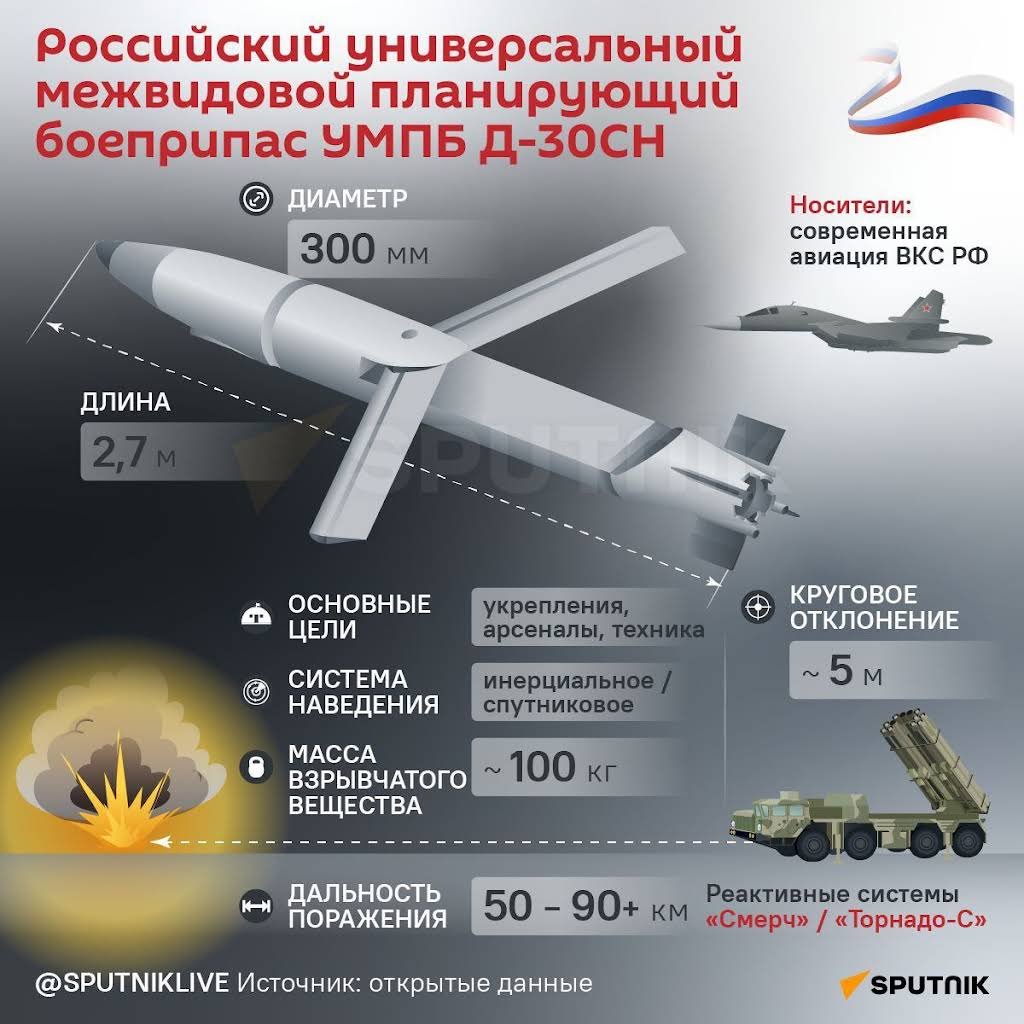

Klesá počet útoků leteckými pumi

Podle statistik klesá počet použití leteckých pum FAB vybavených kitem UMPK. Jde o dost důležitou zprávu, jelikož právě tyto řízené pumy doslova přeorávají ukrajinské pozice a umožňují ruský postup - v podstatě tak suplují klesající možnosti ruského dělostřelectva. Důvodů může být povícero: pokles zásob munice (FAB), limitovaná výroba vojenských trhavin, příchod ATACAMS a tedy i nutnost více se vzdálit od hranic, dostupnost náhradních dílů (k leteckým motorům), atd. Zde se hodí dodat, že problém bude i s nedostatkem nosičů UMPK - tedy s letouny Su-34. Dost jich bylo sestřeleno a zbytek má velký nálet. Nemálo bude i nebojových ztrát. Údržba a pravidelný servis byl pro ně problém i v dobách míru. Jak to asi bude vypadat teď v době války. Navíc situace v Sýrii nutí VKSRF odklonit část letounů a pilotů na syrské bojiště- A problém bude i v případě počtu zkušených pilotů.

https://twitter.com/666_mancer/status/1 ... 2810250547

[Rase]

"Myslí si, že jejich ruce nejsou od krve, protože nezabijí oni sami, ale střely, které vytvořili, myslí si, že se nemají čeho bát... Ale není tomu tak!" V Moskvě agenti HUR zlikvidovali Michaila Šatského, zástupce generálního konstruktéra Mars Design Bureau a vedoucího softwarového oddělení. Šatsky byl organizátorem prací na modernizaci střel Ch-59 na Ch-69, které okupanti používají k úderům na Ukrajinu, včetně energetické infrastruktury.

https://twitter.com/buggy__bugler/statu ... 3871359300

[Rase]

Současný průměr ruského nasazení KAB se snížil na 40 denně, stejně jako počet náletů, které jsou na historicky nejnižších úrovních. Původně se myslím jednalo až o 500 KAB za den, což umožňovalo doslova přeorat ukrajinské linie a snáz postupovat i bez masivní dělostřelecké podpory (ta se ostatně rovněž razantně snížila).

https://bsky.app/profile/maks23.bsky.so ... 57es5tyk2u

[Zemakt]

Těch 500 mělo být ve špičkách, jinak průměrně kolem 200.

[Rase]

K tomu poklesu používání klouzavých bomb, který přesně koreluje s výrazným zpomalením ruského postupu od poloviny listopadu, píše ISW: Podle údajů ukrajinského generálního štábu ruské síly za prvních 12 dní prosince 2024 odpálily celkem 431 klouzavých bomb poté, co údajně za prvních 12 dní listopadu 2024 odpálily 1 472 klouzavých bomb a za celý listopad 2024 celkem přes 3 300 klouzavých bomb. Ruské síly tak v současné době jsou na cestě k odpálení pouze třetiny celkového počtu klouzavých bomb, které ruské síly odpálily v listopadu 2024. Ruský opoziční zpravodajský server Agentstvo dne 12. prosince poznamenal, že počet ruských úderů klouzavými bombami výrazně poklesl poté, co Ukrajina v polovině listopadu 2024 provedla první údery na Rusko s použitím západních zbraňových systémů dlouhého doletu. Ukrajinské síly provedly první úder pomocí ATACMS na ruské území v noci z 18. na 19. listopadu a úder Storm Shadow na ruské území v noci z 19. na 20. listopadu. Údaje ukrajinského generálního štábu ukazují, že ruské síly začaly 22. listopadu trvale vypouštět méně než 100 klouzavých bomb denně. Hrozba ukrajinských úderů na ruská letiště v dosahu systémů ATACMS a Storm Shadow může nutit ruskou armádu, aby přesouvala letadla na letiště hlouběji v Rusku a komplikovala tak ruskou schopnost provádět údery klouzavými bombami na Ukrajinu. Ukrajinské síly také od konce října 2024 podnikly koordinovanou kampaň s cílem zasáhnout ruské radary a systémy protivzdušné obrany na okupované Ukrajině a v blízkosti týlových oblastí Ruska. Tato kampaň může degradovat ruský "deštník" protivzdušné obrany, zejména nad okupovanou Ukrajinou, a to do té míry, že ruští piloti budou stále méně ochotni operovat a provádět údery klouzavými bombami na frontové oblasti a týlová ukrajinská města.

https://www.understandingwar.org/backgr ... er-13-2024

[HONZIK11]

I tak jsou to silene pocty. Den co den ,mesic co mesic.
Zajimal by me ten jejich system zjistovani cilu.
Vyvinout tyto letajici bomby ,no taky to neni sranda . Porebujes prostor a by jsi zjistil trajektorie a zanesl je do pocitacu v letounech. Tedy nez je zjistis musis odhodit dalsi desitky nekde do prazdna na strelnicich.
Pro huste obyvane regiony napr Evropy neresitelne.

[Zemakt]

Řešitelné vzdušnou nadvládou, obzvláště u silně zahuštěných regionů Evropy. Jinými slovy F 35. Jako, nejde mi na rozum, kde se v tobě bere přesvědčení, po tom jakou tužku nám VKS předvádí, že by nad Evropou něco svedli. Když si ani nedovolí přelétnout UA čáru.

[Rase]

Rusko od začátku invaze v plném rozsahu vypustilo na Ukrajinu více než 51 000 řízených leteckých bomb, uvedlo dnes ukrajinské letectvo, informuje agentura Reuters. Přibližně 40 000 z celkového počtu bylo použito v roce 2024, uvedlo na telegramu.

[Rase]

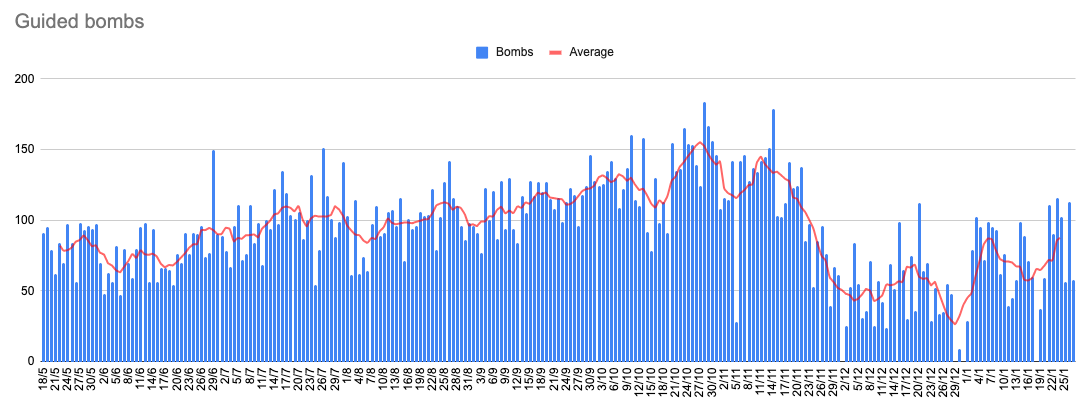

Použití naváděných bomb KAB dosáhlo téměř původních hodnot, v průměru činí více než 75 za den, přičemž špičky přesahují 100 kusů denně.

https://twitter.com/M0nstas/status/1883911613633487105
