Motýlí mina PFM-1

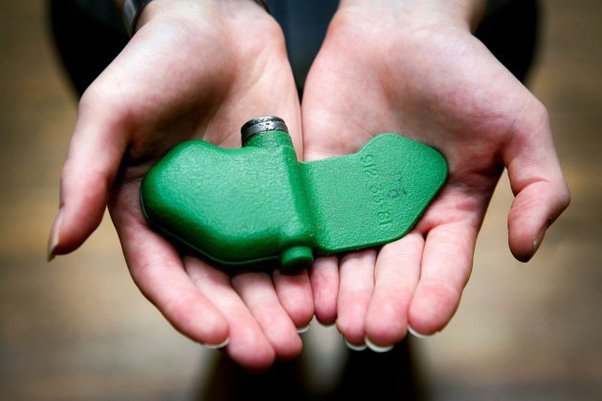

Protipěchotní trhavo-tříštivá mina PFM-1, též známá jako motýlí mina, je protipěchotní mina sovětské provenience. V podstatě se jedná o plastový plastový sáček obsahující výbušnou kapalinu. Mina je během skladování zajištěna závlačkou. Ve chvíli, kdy je závlačka odstraněna, je uvnitř miny plovák tlačen pružinou, dokud nenarazí na detonátor, přičemž v tu chvíli je mina odjištěna. Toto trvá mezi jednou a čtyřiceti minutami, což dovoluje, aby mina byla umístěna ručně či svržena ze vzduchu. Deformace měkkého plastového obalu způsobí, že plovák se dotkne detonátoru, čímž je mina odpálena. Protože tělo miny působí jako kumulativní tlakové čidlo, je zacházení s minou extrémně nebezpečné: zatížení hmotností 5 kg a více stačí k její iniciaci. Náplň je zpravidla nesmrtící, ačkoli plně dostačuje k destrukci části paty v případě, že člověk na minu šlápne. Tato mina je dětmi často mylně považována za hračku, přičemž výsledkem je většinou utržená horní končetina. U jedné z verzí této miny, PFM-1S, dochází k sebedestrukci v rozpětí většinou od jedné do čtyřiceti hodin od odjištění, přičemž 85% min je zničeno do 80 hodin od odjištění. Mina může být shazována z vrtulníků i umisťována ručně pěchotou. V druhém případě je větší množství min rozmístěno v kruhu o průměru přibližně 15 metrů. Jakmile je mina PFM-1 odjištěna, nemůže již být deaktivována. Standardní odminovací procedura je zničení na místě pomocí odpálení malé nálože vedle dané miny.
PFM-1 byla především užívána během sovětské invaze do Afghánistánu, kdy si vyžádala velké množství obětí mezi dětmi kvůli její tvarové a barevné podobnosti s hračkami. Výbuch miny často způsoboval traumata rukou a hlavy, která byla často smrtelná. Tato charakteristika učinila tento konkrétní typ miny hlavním cílem mezinárodní kampaně za zákaz pěchotních min. Částečně kvůli antisovětské nenávisti a vysokému množství dětských obětí této miny se v Afghánistánu říká, že mina byla záměrně zkonstruována, aby přitahovala pozornost dětí; ve skutečnosti byl tvar miny určen z aerodynamických důvodů. Z použití těchto min se také obviňují Rusko a Ukrajina, které je měly použít během konfliktu na Ukrajině.

Technické specifikace:
Hmotnost: 75 g
Náplň: 37 g kapalné výbušné látky VS6-D nebo VS-60D
Zapalovač: MVDM/VGM-572
Délka: 120 mm
Šířka: 20 mm
Výška: 61 mm
Spouštěcí tlak: 5–25 kg

Zdroj:
https://en.wikipedia.org/wiki/PFM-1_mine

[Rase]

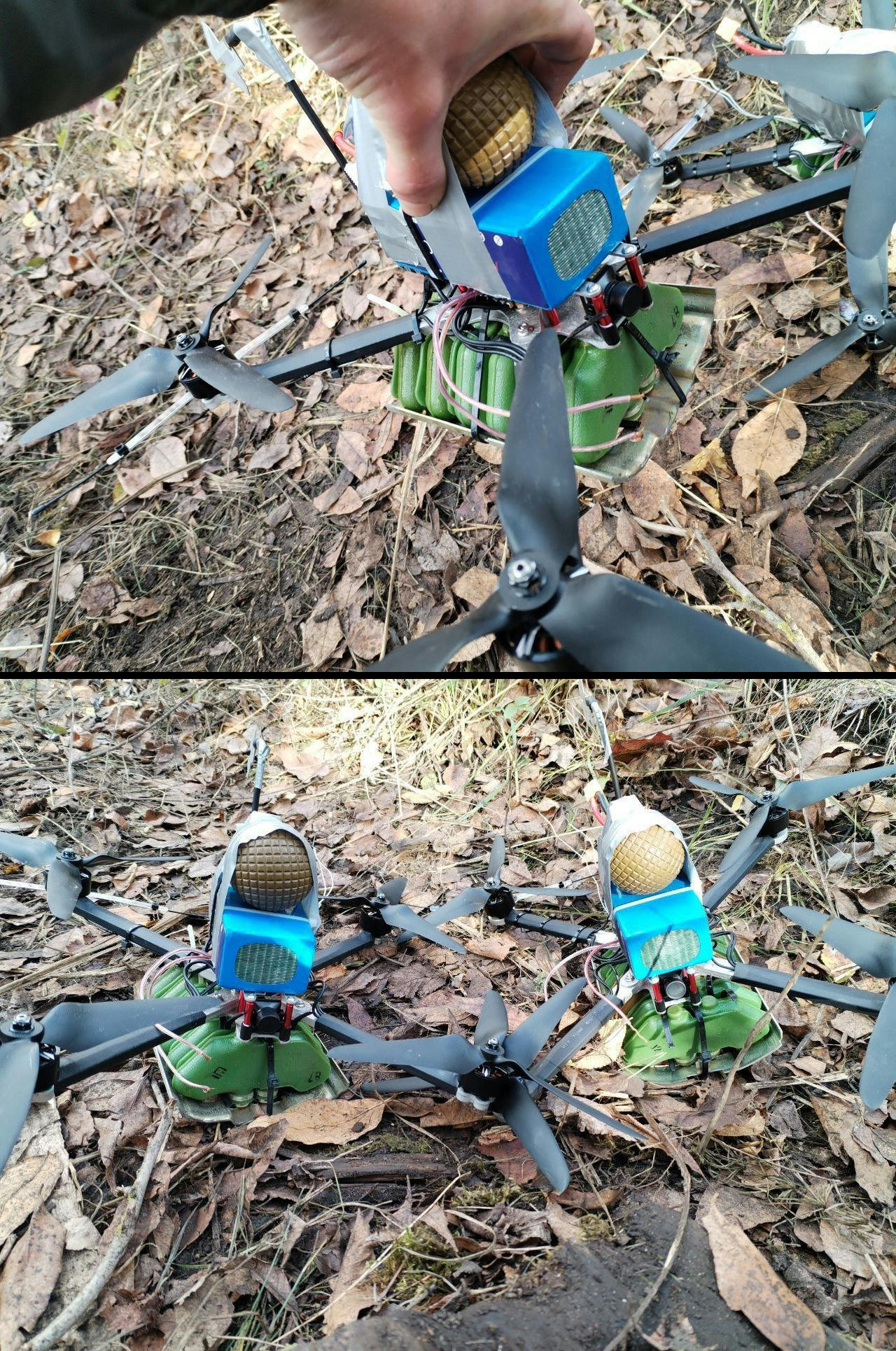

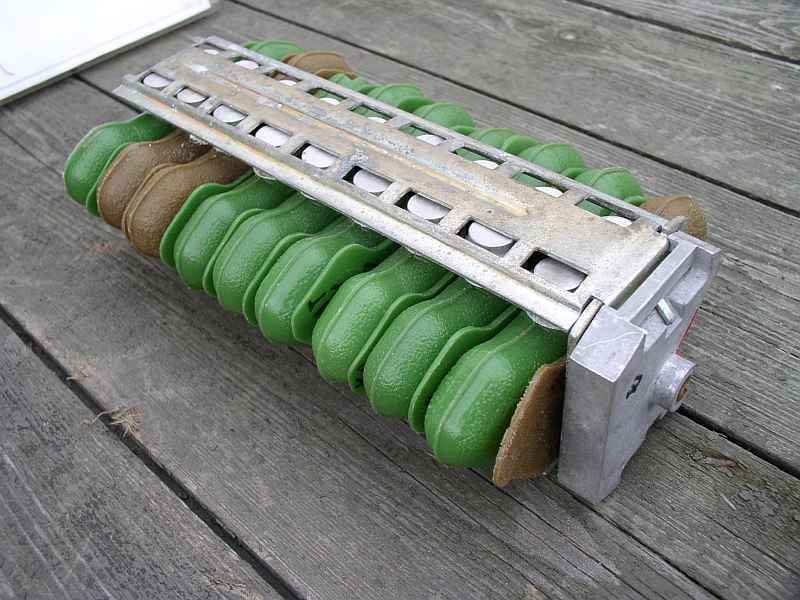

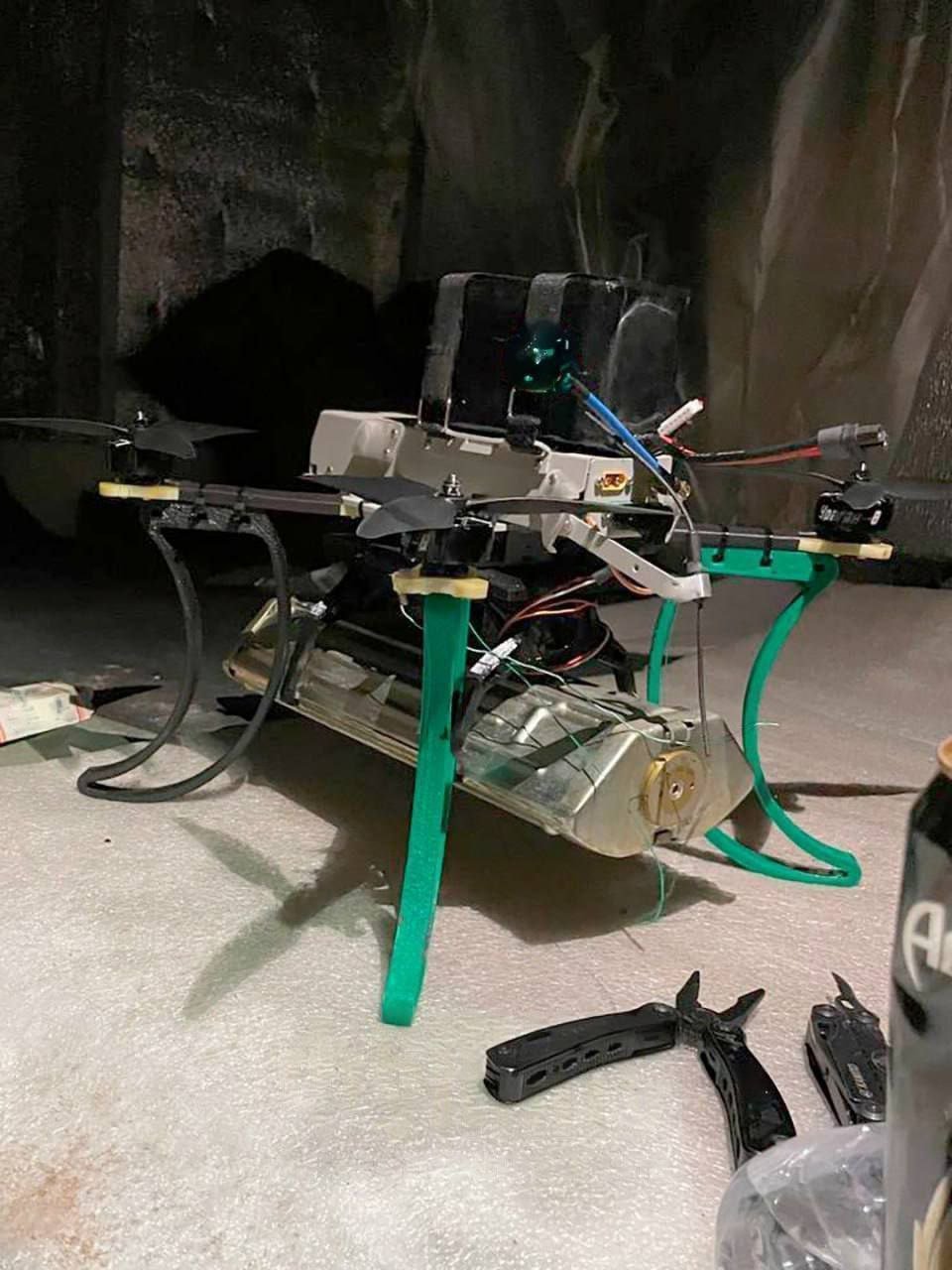

Rusové shazují motýlí miny PFM-1 pomocí dronů. Konkrétně jde o použití celého bloku z rakety ráže 220 mm odpalované z BM-27 Uragan.

https://t.me/urga_74/878
https://twitter.com/i/status/1798735492411982078

[Rase]

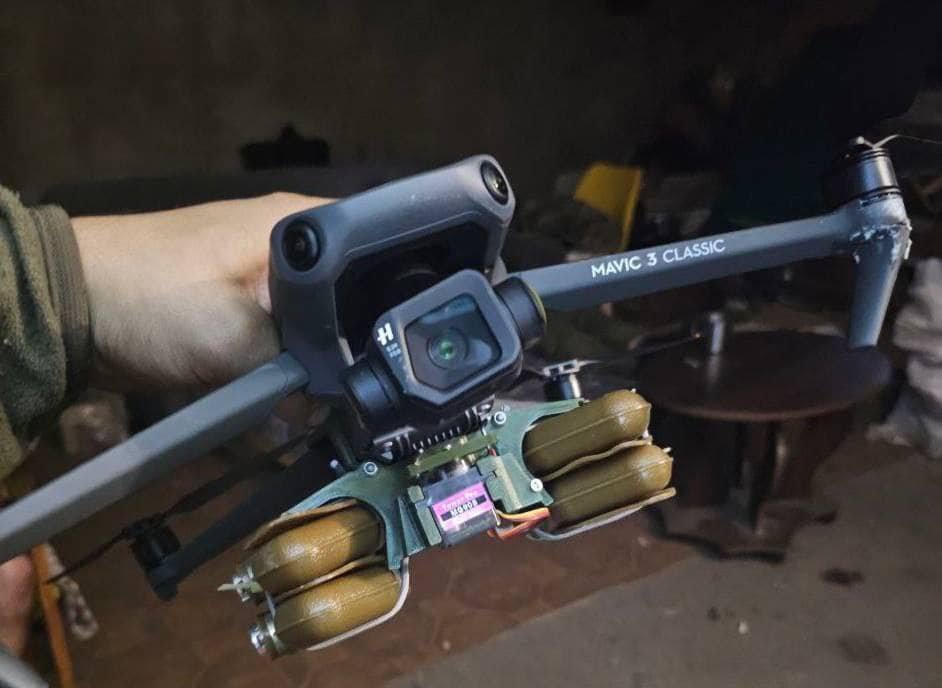

Mavic 3 se čtyřmi protipěchotními minami PFM-1. Možná jich je dokonce 8 kousků.

https://t.me/serhii_flash/3976

[Rase]

[Rase]

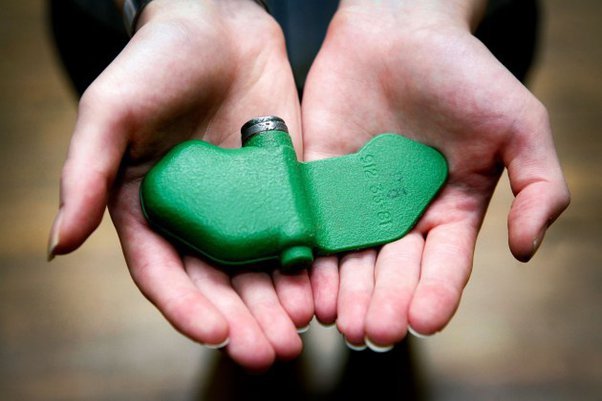

O této mině je toho hodně napsáno, často to jsou ale úplně protichůdné informace, takže vám tady popíšu co sem zjistil za svůj pobyt tady a například od moldavských SPECNAZ.

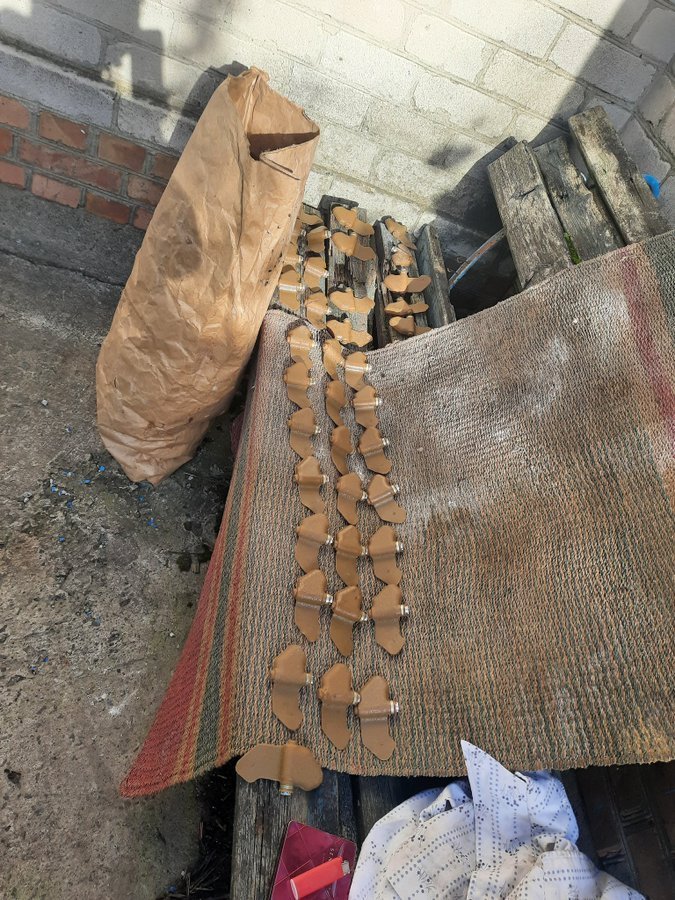

Jedná se o protipěchotní minu ruské výroby, která se používá od doby války v Čečně a Afghánistánu. Barvu může mít světle zelenou, tmavě zelenou, nebo hnědou.
Původní model PMF-1 byl (teoreticky) zakázaný a nahrazen modelem PMF-1S který má v sobě funkci autodestrukce, aby nedocházelo k poranění civilistů i dlouho po skončení konfliktu.
Obě dvě miny pracují na stejném principu. Tenké křidýlko funguje jako stabilizační brzda, mina se snáší ve výřivém pohybu jako list a nedosáhne tak při pádu takové rychlosti, aby se poškodila.
V tlusté části je dohromady asi 30-40ml tekuté výbušniny, jsou to dvě složky oddělené tenkou membránou, která se při tlaku na tlustou část protrhne, kapaliny se smíchají a mina exploduje silou asi 40g TNT. Tlak na protrhnutí membrány je udávaný 5kg, protože jde o ruskou výrobu, může být i 10. Může také být i mnohem menší, když se membrána částečně poškodí při dopadu na zem a pak stačí tlak mnohem menší. Stejně tak rozdíl mezi první a druhou generací je pouze v tom, že do druhé generace byla přidána kapsle s žíravinou, která při dopadu na zem praskne, naleptává membránu oddělující dvě tekuté složky až se membrána poruší natolik, že se složky promíchají a explodují. Tento proces trvá 1-40 hodin a proto nikdy nevíte, v jakém stadiu rozkladu právě je a může explodovat jen při pouhém pohledu. Nebo naopak může autodestrukce selhat někde v půlce procesu a velice citlivá mina může čekat na svou příležitost měsíce, stejně jako první generace. Jen mnohem citlivější.

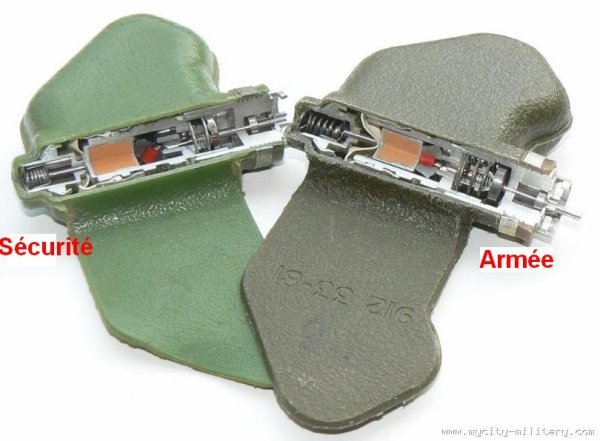

Vizuální rozdíl mezi první a druhou generací je, že první je celoplastová, druhá má ve středu těla z boku viditelnej hliníkovej kruhovej čudl s pinem. Pin se odjistí při opuštění kontejneru a při dopadu na zem porazí kapsli s žiravinou.
Hodně často se ale tahle autodestrukce deaktivuje, aby mina škodila dýl, to se dá poznat, že pin není odjištěn.
Tyto miny se distribuují minometnými granáty 120mm, ten obsahuje tolik min, že dokáže zaminovat plochu 50x50m.
Raketou, ta pokryje plochu 500x500m až 3x3km
Kontejnerem shozeným z letadla, ten svým obsahem dokáže pokrýt území 2x2km až 3x3km
Ve všech případech se nosič rozpadne v potřebné výšce nad zemí, aby se dosáhlo rovnoměrného pokrytí požadované plochy.
A v poslední době se samozřejmě stala velice oblíbenou distribuce dronama. Nikde nic, pak jdete v noci čurat před barák, daleko od frontové linie, na místě, kde ste prošli tisíckrát, si vyšlápnete motýlka a máte zkaženou noc.
Nálož v této mině je tak malá, že když bouchne v otevřeném prostoru, neudělá témeř nic. Dokonce i kdyz ji v rukavicích držíte za křidýlko, neměla by vám nic udělat. Ale v okamžiku, kdy na ni šlápnete botou a tlak exploze je uzavřen mezi pevnou zemí a vaší botou, tak vam to botu i s nohou uvnitř zle potrhá. Nicméně neamputuje. Spíš jen ustřihne prsty nebo kus chodidla, patu.
Stejně když ji sevřete v pěsti…
Někde mám, ale teď bohužel nemůžu najít video, kdy voják exploduje minu tím, že ji odkopne pevnou botou a nic se mu nestane. Od té doby sem si to chtěl zkusit, ale nebyla příležitost. Na živo sem lístečky viděl jen na začátku v Záporoží, ale jen sme šli okolo a nebyl čas je nijak zkoumat.
Tyto miny se používají pro znepříjemnění pohybu pěchoty, takže se vám může stát, že uprostřed útoku nebo ústupu se ned váma zableskne a najednou stojíte v minovým poli. Nebo tím prostě jen zasypou přístupový cesty, vesnice, křižovatky…

https://twitter.com/barbarian_cohen/sta ... 8033742051
